一.選型替換
1. TeSys Giga 是什麽?

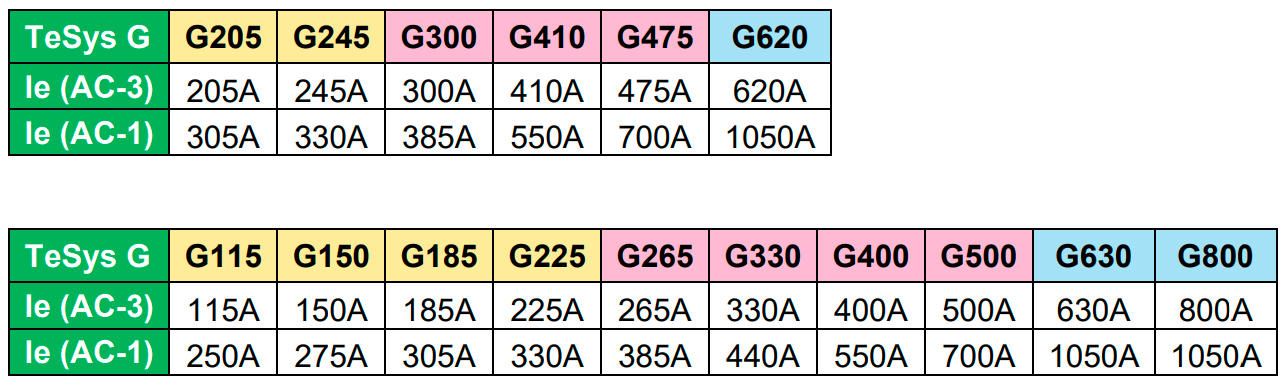

TeSys Giga 是新一代大電流接觸器和熱過載繼電器,分中國版和全球版,其中全球版接觸器又分為標準版和高級版,電流範圍為 115 A 到 800 A,並隻有三種框架尺寸,熱過載繼電器的可調電流範圍為 28A 到 630A,僅一種框架尺寸。所有接觸器均采用寬電壓範圍交直流通用線圈控製,都具備自診斷功能,並配備 LED 指示,便於進行預知性維護。下圖分別為 TeSys Giga 中國版和全球版的接觸器規格情況。

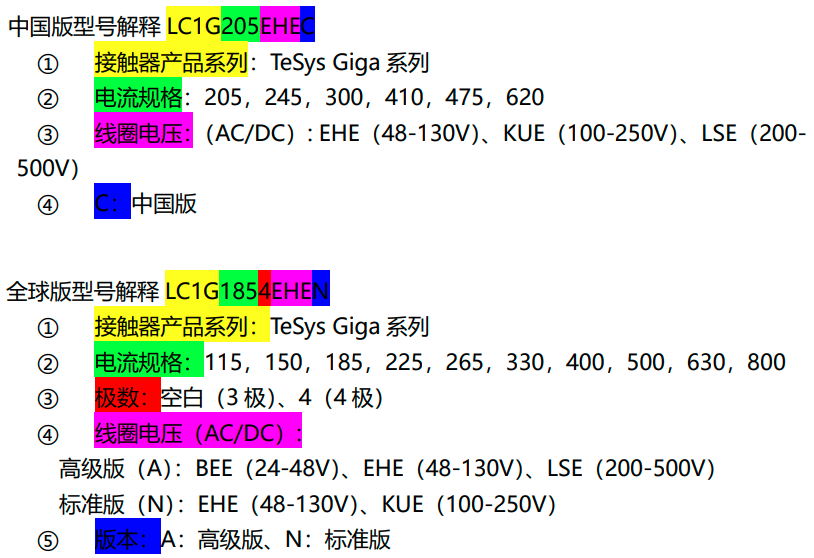

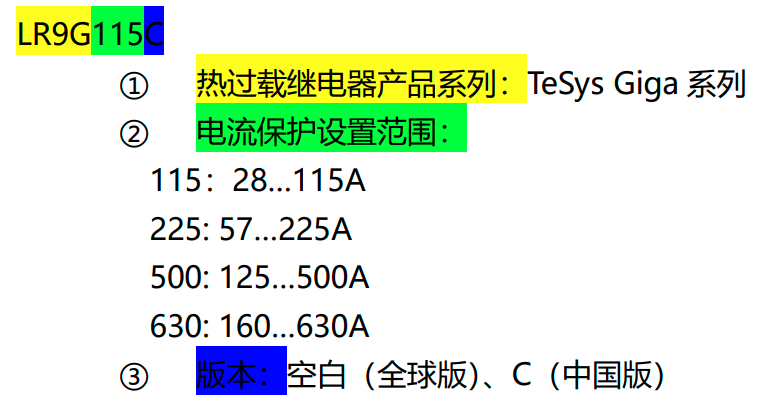

2. Tesys Giga 係列接觸器型號命名規則是什麽?

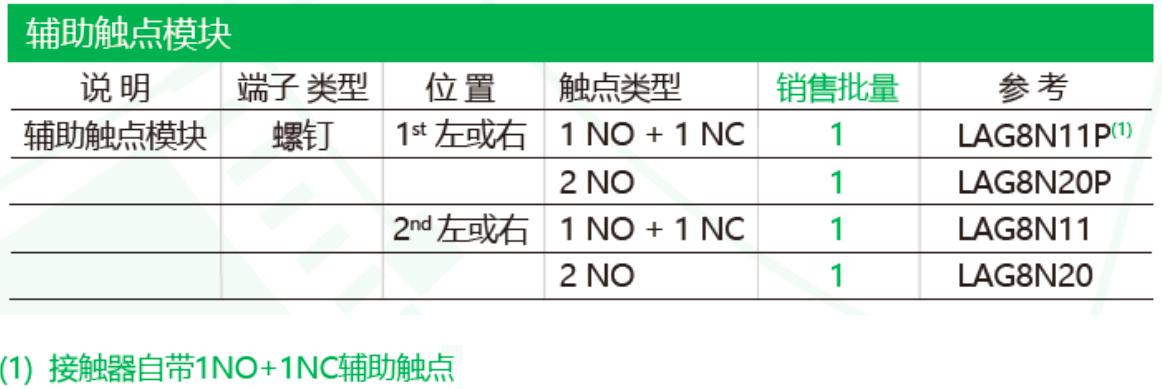

4. TeSys Giga 係列接觸器如何選輔助觸點模塊?

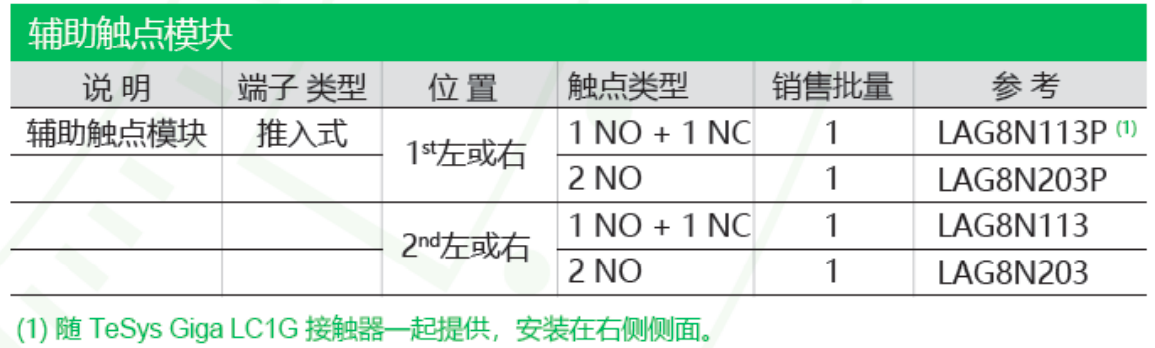

LC1G 全球版接觸器輔助觸點型號如下:
5. TeSys Giga 係列接觸器如何選配延時輔助觸點模塊?

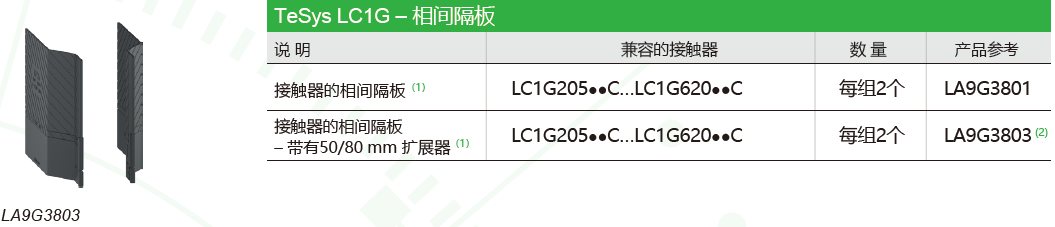

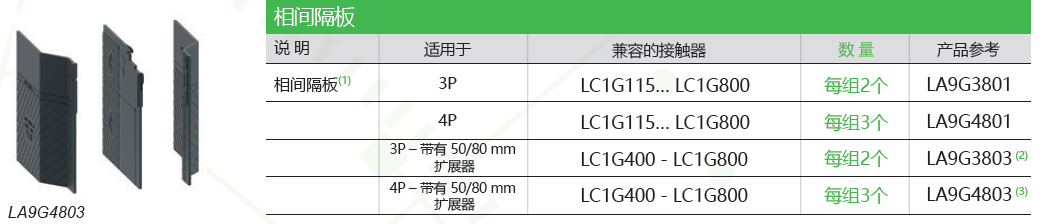

6. TeSys Giga 係列接觸器如何選配相間隔板?每個型號包含的數量是多少?
3P 的每個型號包含 2 個,4P 的每個型號包含 3 個,如果上下端都要,則需要要訂購的數量為 2。舉例:LC1G205 配相間隔板,如果隻要上端或者下端,訂 1 個 LA9G3801 即可,如果上下端都要配,則需要訂 2 個 LA9G3801。

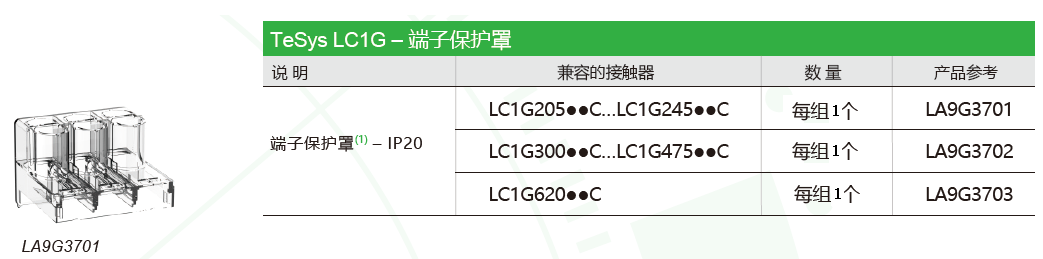

7. TeSys Giga 係列接觸器如何選配端子保護罩?每個型號包含的數量是多少?

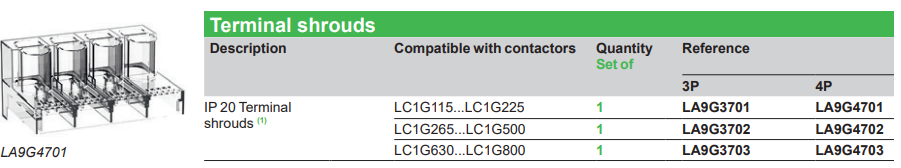

LC1G 接觸器選配的端子保護罩如下:
每個型號包含 1 個。舉例:LC1G205 配端子保護罩,如果上下端都要,則需要配 2 個 LA9G3701。
8. TeSys Giga 係列接觸器是否線圈電流抑製器模塊選配?
9. TeSys Giga 係列如何替換 LC1D205-620,LC1F115-800 及 LR9F 等產品?
LC1D205-620,LC1F115-800 及 LR9F 和 TeSys Giga 的替換關係請參考下表:
D282-附件-TeSys Giga選型對照表_日本熟WWW自動化.xlsx
請注意:表格中的 LR9F 熱過載繼電器替換型號為 Tesys Giga 中國版的,如果隻需要 CCC, CE,可以使用 LR9G…C 中國版的,如果需要 UL/CSA,請選用 LR9G 全球版產品,即 LR9G 結尾不帶 C 的型號。
