LXM28多圈位置溢出功能塊的編程與現場調試(二)

發布日期:2022-12-03 11:24:33   來源:行業動態   瀏覽量:

本文來源於:施家邦 工控邦



3.功能塊的接口變量如圖所示

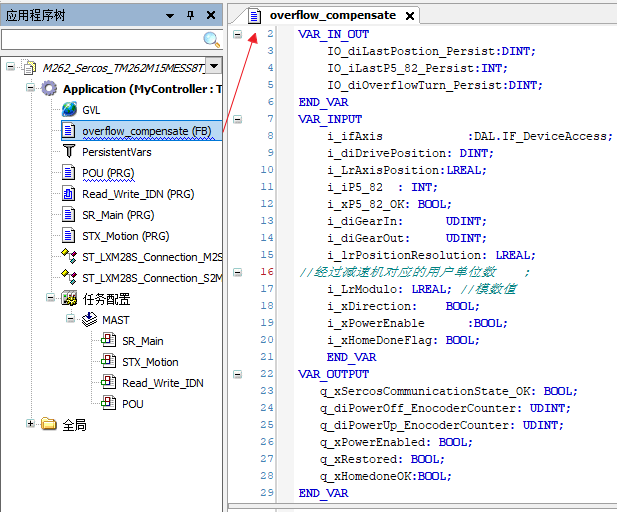

創建的【overflow_compensate】功能塊的接口變量,如圖5所示。

圖片

圖5  功能塊的接口變量

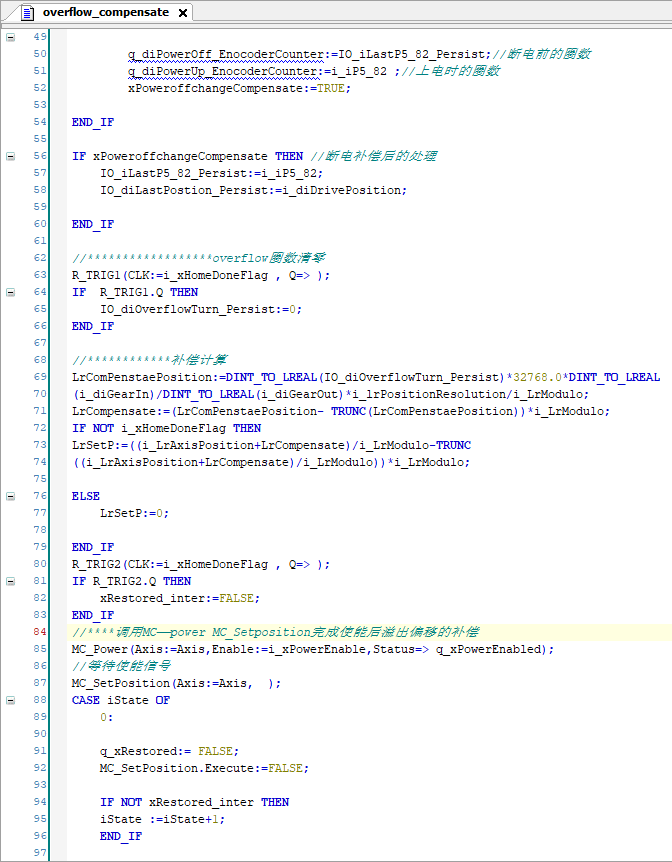

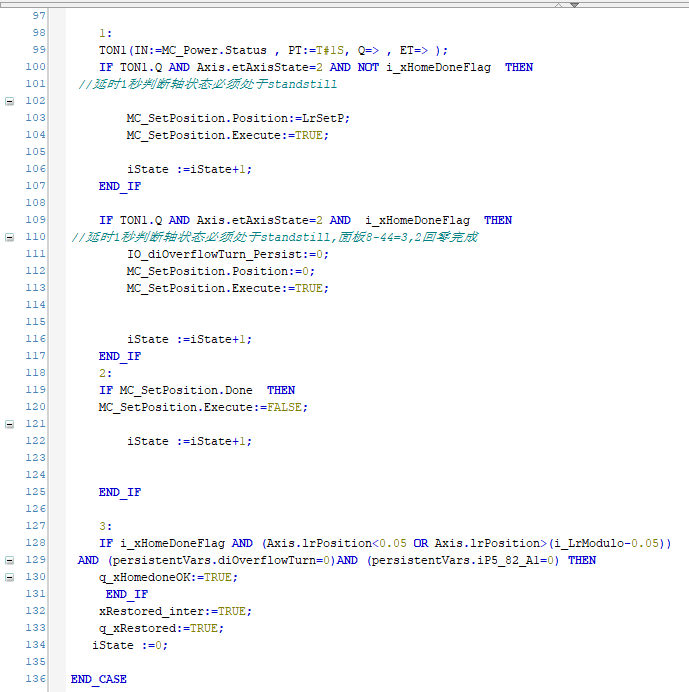

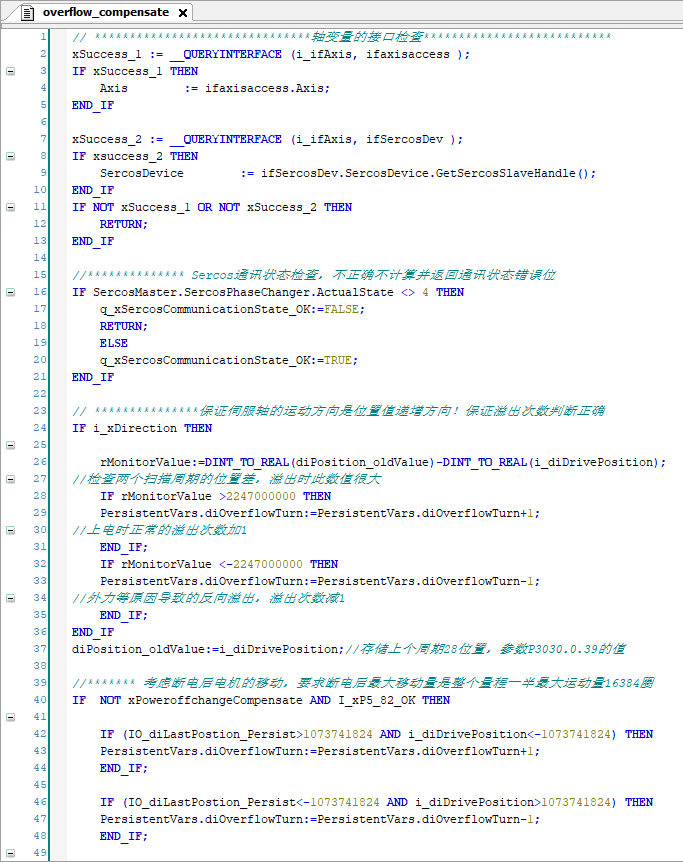

4.LXM28S多圈位置溢出功能塊的ST程序編寫

雙擊打開【overflow_compensate】的FB功能塊編寫程序,功能塊的編程思路就是程序不僅記錄正常運行的每次溢出,再利用一個掉電保存的persistent變量記錄位置溢出的次數,在上電時判斷斷電後電機是否發生移動並導致了新的溢出,將兩者的變化量加到一起得到總的溢出次數,並按總的溢出次數做對應補償,然後給伺服軸加上使能後,判斷軸處於停止位置後再使用MC_Setpostion功能塊完成位置補償。LXM28S多圈位置溢出功能塊的ST程序和注釋如圖6所示。

圖片

圖6  LXM28S多圈位置溢出功能塊的ST程序和注釋



溢出圈數的補償值有一定的周期性,讀者也可以把每圈的補償計算出來,在軸配置參數和模數值不變的前提下,使用Case語句來補償也是可以的。



功能塊編寫完成後要進行編譯和糾錯,然後在程序中調用即可。



5.功能塊的管腳定義

▼  功能塊的輸入管腳如表1所示。



表1 功能塊的輸入管腳

管腳名稱

管腳變量

類型

說明

i_ifAxis

DAL.IF_DeviceAccess

28S的伺服軸

i_diDrivePosition

DINT

28S反饋給M262的位置

i_iP5_82

INT

多圈編碼器的圈數P5-82參數值

i_xP5_82_OK

BOOL

讀取圈數有效

i_diGearIn

UDINT

設置成軸配置的GearIn參數

i_diGearOut

UDINT

設置成軸配置的GearOut參數

i_lrPositionResolution

LREAL

設置成軸配置的PositionResolution參數

i_LrModulo

LREAL

設置成模數值

i_xDirection

BOOL

此處必須設成true,讀者必須確認工作方向是位置遞增方向

i_xPowerEnable

BOOL

伺服使能輸入信號,使能後自動完成位置補償

i_xHomeDoneFlag

BOOL

使用P8-44鍵盤回原點,完成後將此標誌位為真



▼  功能塊的輸入輸出管腳,如表2所示。



表2 功能塊的輸入輸出管腳

管腳名稱

管腳變量

類型

說明

IO_diLastPostion_Persist

DINT

用於記憶斷電前的28S反饋位置,斷電保持變量

IO_iLastP5_82_Persist

INT

用於記憶斷電前的圈數,斷電保持變量

IO_diOverflowTurn_Persist

INT

用於記憶溢出次數,斷電保持變量



▼  功能塊的輸出管腳,如表3所示。



表3 功能塊的輸出管腳

管腳名稱

管腳變量

類型

說明

q_xSercosCommunicationState_OK:

BOOL

Sercos狀態為4時為真,否則為假

q_diPowerOff_EnocoderCounter:

UDINT

斷電時的編碼器圈數

q_diPowerUp_EnocoderCounter:

UDINT

上電時的編碼器圈數

q_xPowerEnabled:

BOOL

28伺服的使能參數

q_xRestored:

BOOL

位置補償完成標誌位



6.測試平台軟件版本

1. LMCM262和28S的固件版本



在實驗室中ESME軟件采用的版本是2.01,28S的固件測試為版本2.78.3。



2. SoMove調試軟件和DTM版本



使用SoMove軟件2.8.4+V1.6.12版本的DTM文件進行了【overflow_compensate】的FB功能塊的調試。



3. Lexiumstudio 調試軟件版本



使用lexium studio V1.15.0,主要用於檢查伺服驅動器和電機。



7.調試和參數設置



(1) TM262在線做初始值複位或做Reset Persistent Variables時,需要對所有采用功能塊的軸重新尋原點,或者使用其它方式複位溢出圈數值等變量。



(2) 28S的位置、速度、同步運動時,注意速度給定值不要超過P1-55的最大速度值,筆者對此進行了極限實驗,設置速度給定值超過了P1-55的最大速度值,實驗結果是28S停機時會失控,斷開伺服使能才能停止電機,同時,功能塊存儲的位置也會失效。



(3) 在張江研發實驗室,我對不同固件版本也進行了相對實驗,其中,固件版本2.78.3的28S,多圈編碼器設置原點操作流程與之前的版本不同,需要將參數P8-44設3然後再設2,而之前的版本僅需把P8-44設2即可。



(4) 建議讀者在程序中采用非周期讀取參數功能塊來讀取P5-82的參數值,此參數雖然並不參與控製,但可以直觀的看出是否錯誤的設置了P5-79=1,因為這個參數可以讓多圈電機按單圈電機進行工作,讀者在使用我創建的這個【overflow_compensate】的FB功能塊時是不能設置P5-79=1的,否則會導致驅動器的位置不能保存,應予以重視。
