LXM28多圈位置溢出功能塊的編程與現場調試（三）

SERCOS通信工作正常後，LMC078將LXM28S伺服編碼器位置值翻譯成以浮點數形式的軸的位置值時會出現問題，它不像M262那樣翻譯成一個固定的值，所以，筆者采用了另外的編程思路，新創建的功能塊FB_OverFlowPositionRetore先記錄斷電前的伺服編碼器位置和LMC078中的軸位置，上電後記錄伺服LXM28S的伺服位置，得到伺服軸位置的變化量，同時檢查在機器斷電期間是否發生了新的溢出，將位置變化值和溢出根據機械參數計算出總的位置補償值，當LXM28S伺服使能後，伺服軸處於靜止的情況下，與SMC3_PersistPositionSingleturn功能塊比較，偏差值小於一個很小的門檻值後，SMC3_PersistPositionSingleturn功能塊的位置補償值才被認為是正確的，如果大於這個門檻值，則輸出報警，這樣就保證了上電後LMC078中LXM28的軸位置值與機械位置保持正確的對應關係。

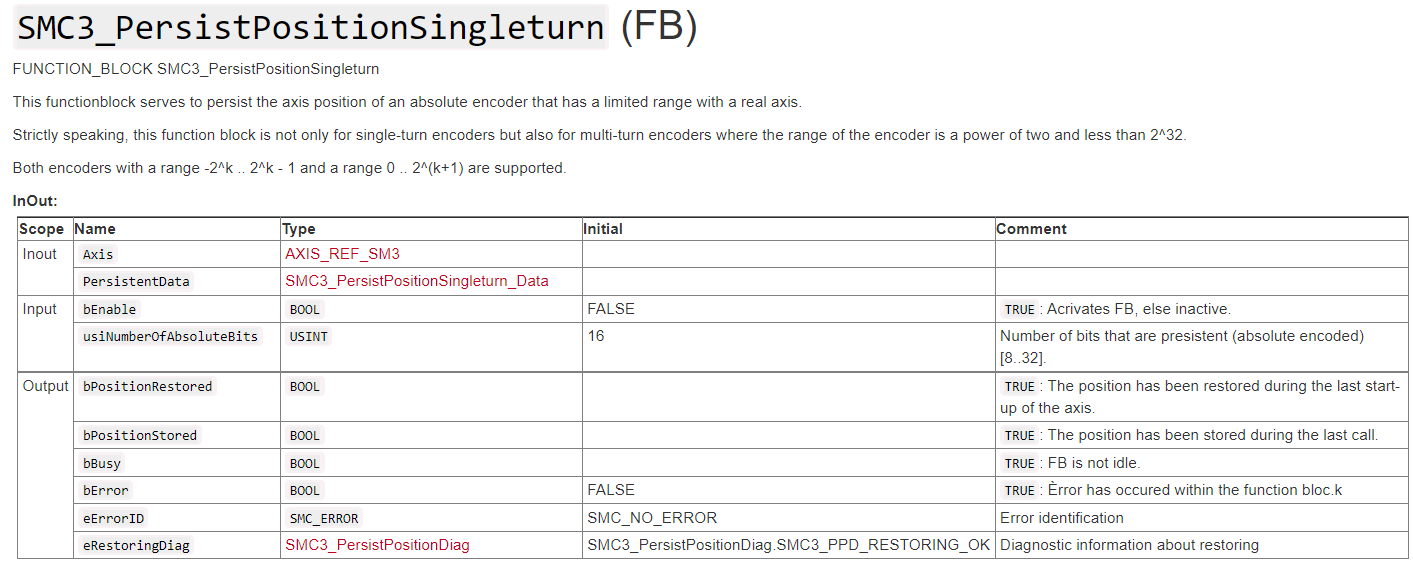

圖7  SMC3_PersistPositionSingleturn功能塊的說明

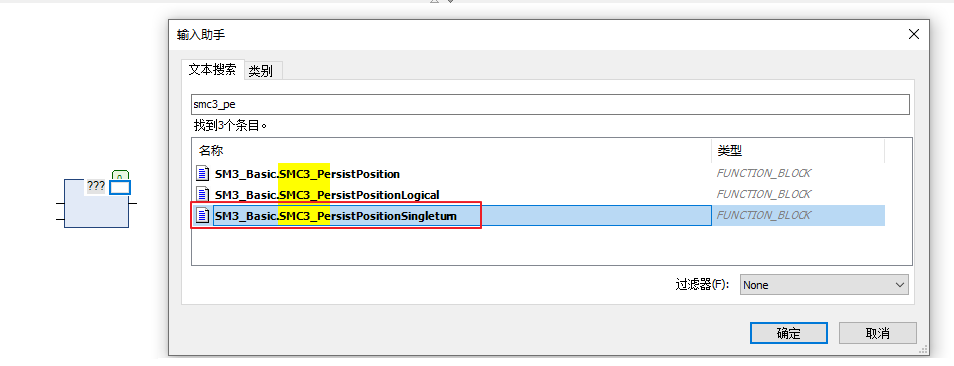

在SoMachine軟件中 創建一個POU，在【輸入助手】中輸入SMC3_PersistPositionSingleturn，如圖8所示。

圖8  創建SMC3_PersistPositionSingleturn功能塊

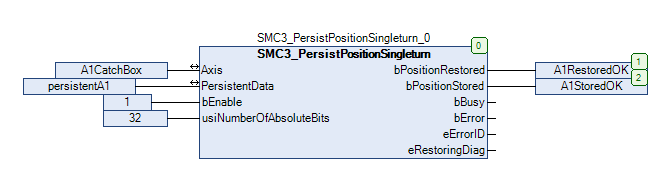

圖9  SMC3_PersistPositionSingleturn功能塊

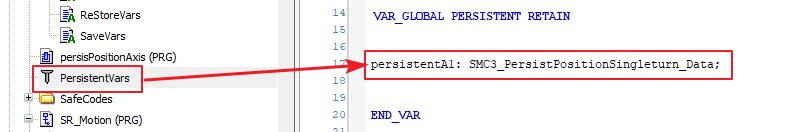

圖10  在PersistentVars創建斷電保持變量

最後在Motion task中調用persisPositionAxis的POU，完成編程。

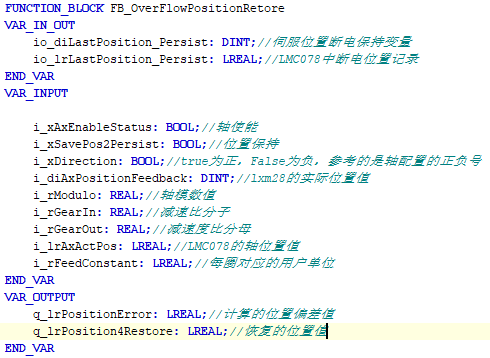

圖11  管腳定義

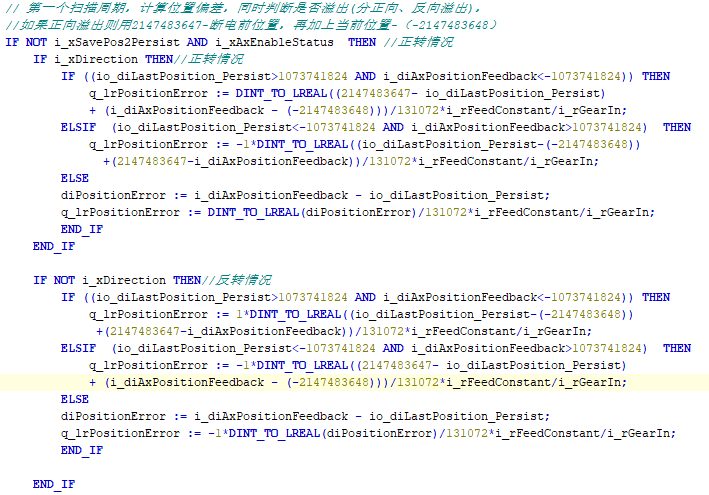

圖12  FB_OverFlowPositionRetore的程序和注釋

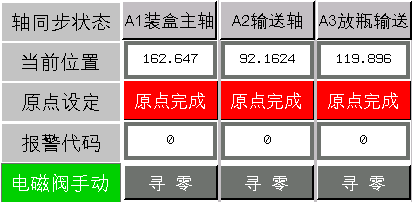

圖13  上電前的軸的位置值

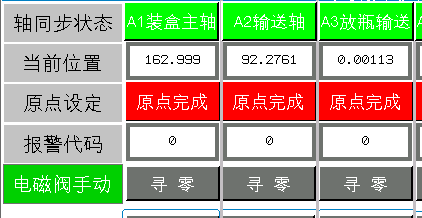

HMI顯示的上電後的軸的位置值，如圖14所示。

圖14  加入功能塊後斷電前後即使溢出位置依然保持

LXM28S多圈電機位置溢出補償功能塊，在張江研發實驗室經過一個多月的測試後，又在多個客戶的現場進行了實驗，其中，江蘇常州客戶現場就運行了四個多月，證明了這個功能塊的開發是成功而且是十分有效的，讀者可以將這個FB功能塊程序中的軸配置的模值、每圈脈衝數、減速比的分子和分母，通過ifscaling.Scaling的成員變量來獲取，伺服軸的圈數等信息也可以全部在功能塊內完成，這樣功能塊的接口變量就會顯得簡潔。筆者保留了這些變量是為了方便大家跨平台進行程序的移植，在倍福+LXM28E的伺服控製係統中，使用此功能塊的編程思路在東南區的客戶現場進行編程和調試，高效而實用。
